一、概述

在線原油單井含水分析儀（以下簡稱儀器）是一種實時監測石油中水含量，測量油品單井高含水率的精密儀器。主要用于行業油田單井在線監測原油含水率；在線原油含水分析儀使用的傳感器采用微波射頻原理，利用特定波段微波的共振特性進行水分檢測，通過檢測物體共振頻率和波峰寬度，同時進行溫度補償，就可以精確測量出介質的含水量。該儀器采用上位機軟件調試，現場顯示；測量范圍寬（全量程）、精度高，能適應不同的現場狀況；環保、節能、安全，性能穩定，跟蹤良好。儀器性能及設計處于同類產品領先水平，是原油單井含水測定分析儀器的首選。

它實現了異地遠程遙控調試，更經濟，更方便；環保無輻射；結構簡單：既可就地顯示，又可通過4-20mA 、RS485數據遠傳；耐溫能力強：所有元器件、集成電路及功能模塊均采用寬溫或超寬溫等級，極大地提高了環境溫度的適應能力。油水混合狀態自動檢測，后臺指示，對測量精度具有重大意義。防腐性好，性能穩定可靠：所采用的材料均為耐腐蝕性能好的316L不銹鋼；采用性能優質的元器件；傳感器所有器件均膠封固化；長時間的溫度循環試驗，保證了儀器可以長期穩定的工作。整機為本安型防爆設計，而且電路全部置于隔爆殼體內，使用更安全。采樣速度快，能真實正確反映被測介質含水率變化情況。

在石油和天然氣生產、勘探、加工和運輸過程中具有重要應用。它能夠幫助企業減少石油和天然氣生產過程中的損失和消耗，提高生產效率和質量，降低運營成本，保障企業的安全生產。同時，在線原油含水分析儀對于石油和天然氣行業的可持續發展也起到了重要的促進作用。

即使在惡劣的工作環境下本公司儀表也能表現出優異的性能，比如：高含水、高含氣、粘度大、溫度低等等，對設備的精準測量均不受影響。其內部沒有活動部件，不需要復雜的安裝，對工況條件也沒有苛刻的要求，每臺傳感器都由不銹鋼材料制造，變送器的多種輸出能滿足您的各種需要。

二、執行標準

下列文件中的條款通過本文件的引用而成為本文件要求的條款。凡是注日期的引用文件，僅注日期的版本適用于本設備。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

• GB 3836.1-2021《爆炸性環境 第1部分：設備 通用要求》
• GB 3836.2-2021《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》
• GB 3836.31-2021《爆炸性環境 第31部分：由防粉塵點燃外殼“t”保護的設備》
• GB/T 4208-2017《外殼防護等級（IP等級）》
• GB 50093-2013《自動化儀表工程施工及質量驗收規范》
• HG/T 20592~20635-2009 《鋼制管法蘭.墊片.緊固件》
• GB/T1885-1998《石油計量表》
• GB/T 9109.1-2016《石油和液體石油產品動態計量 第1部分：一般原則》
• GB/T 25104-2019《原油水含量的自動測定 射頻法》
• JJG 899-1995《石油低含水率分析儀》
• JB/T11939-2014 《原油含水分析儀（射頻法）技術條件和測試評價方法》
• YD/T 3732-2020《短波頻段天線場地電磁環境測試方法》
• GB/T 15541-1995《發射頻率的測量方法》
• GB/T 191-2008《包裝儲運圖示標志》
• GB/T 17626.2-2018《靜電放電抗擾度試驗》
• GB/T 17626.4-2018《電快速瞬變脈沖群抗擾度試驗》
• GB/T 17626.5-2019《浪涌（沖擊）抗擾度試驗》

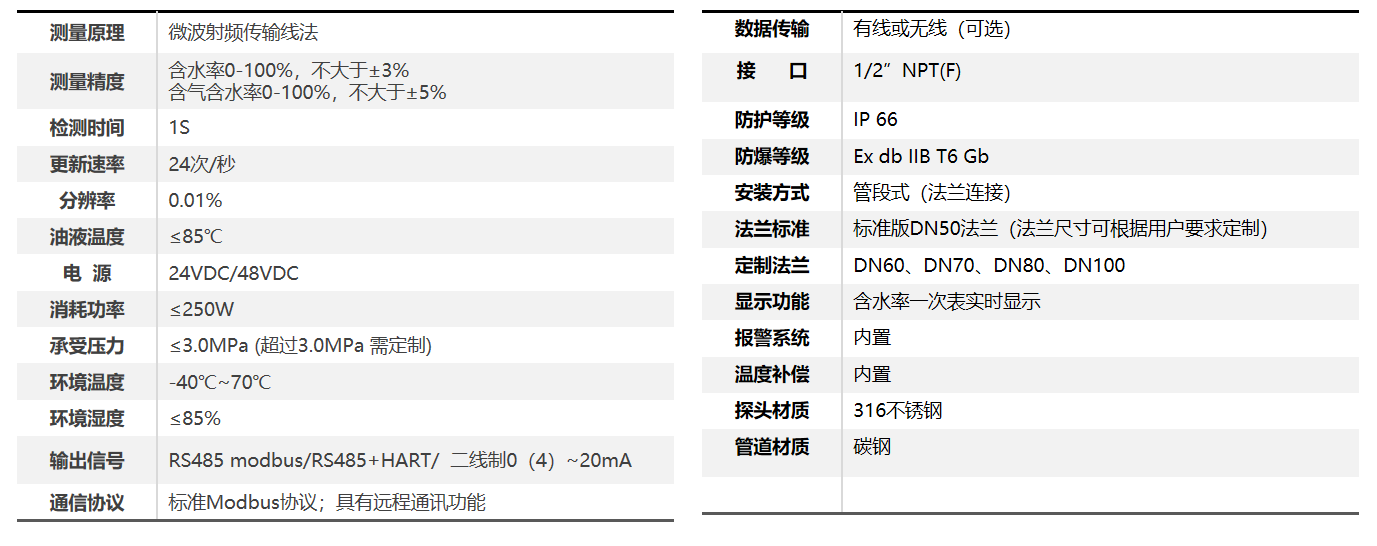

三、技術參數

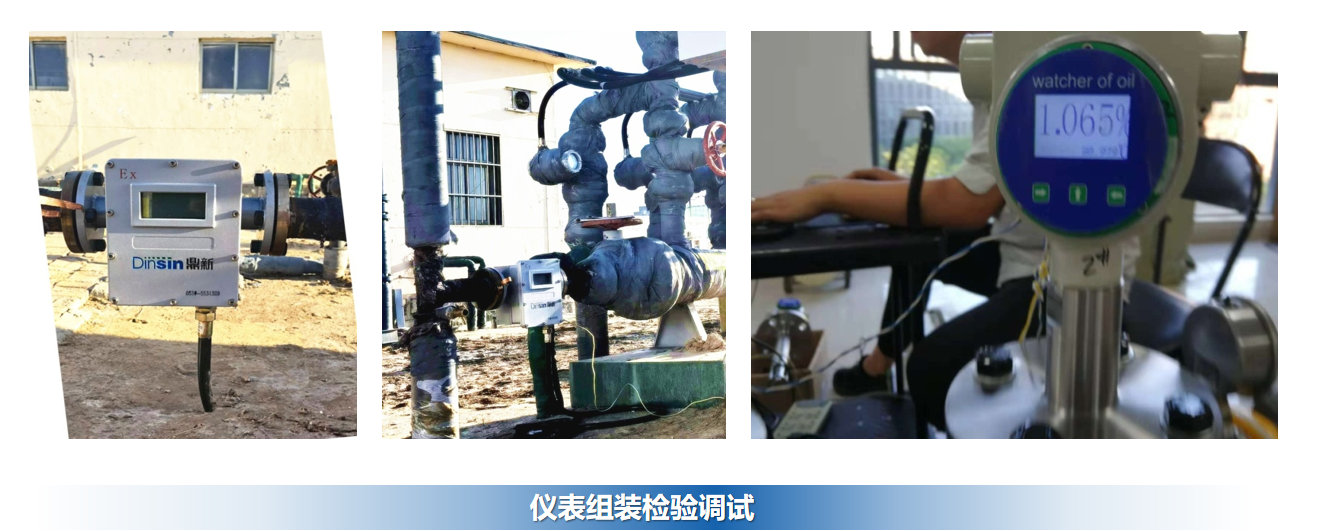

四、含水分析儀展示

五、含水分析儀基本構成

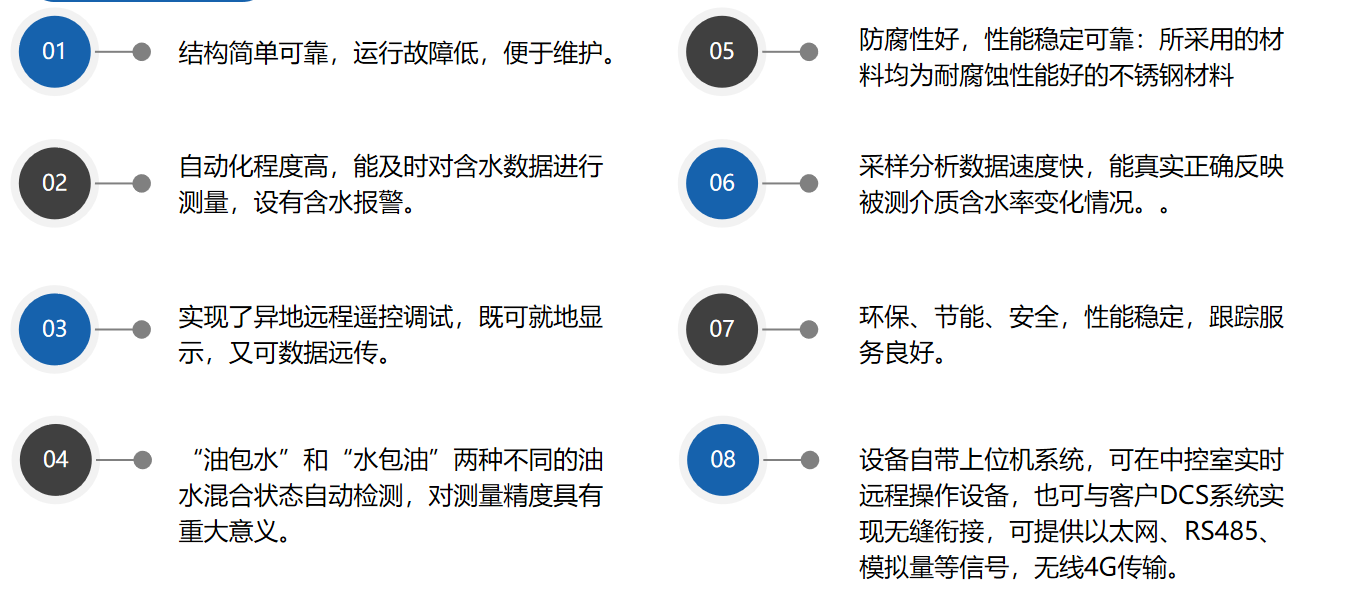

六、技術特點

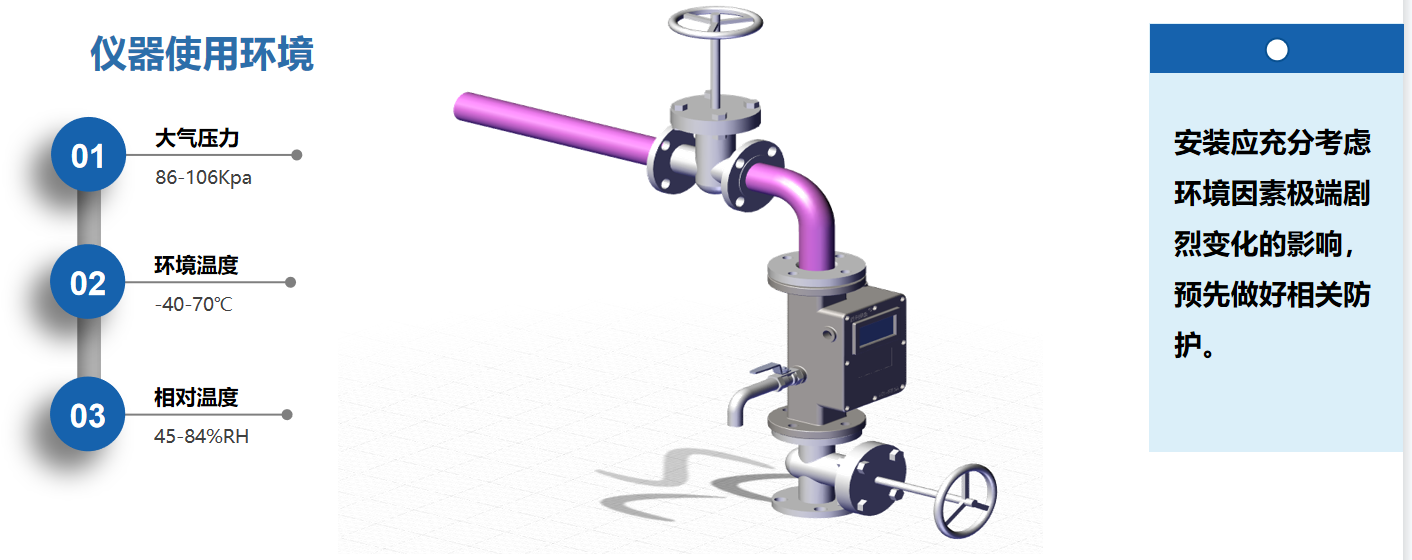

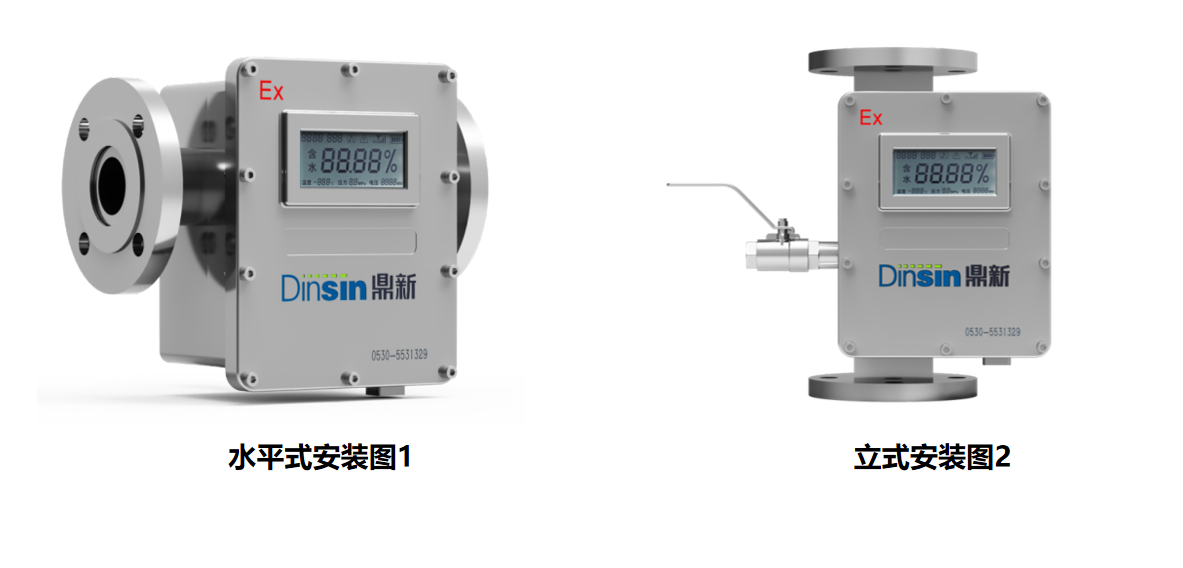

七、使用環境條件及安裝方式

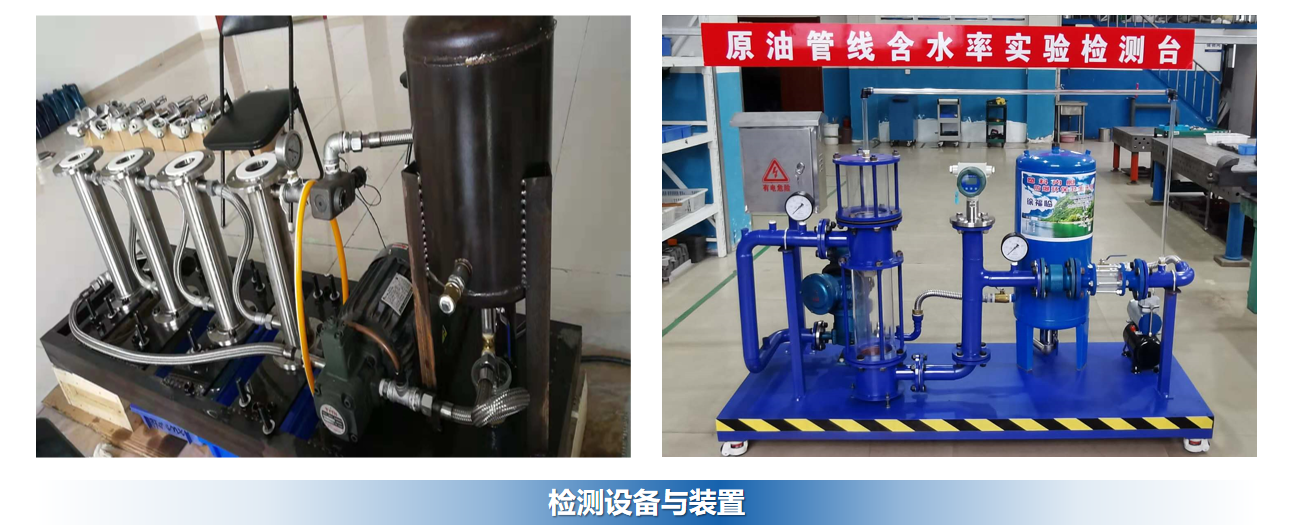

八、含水儀試驗設備

九、北京石油裝備展鼎新展位

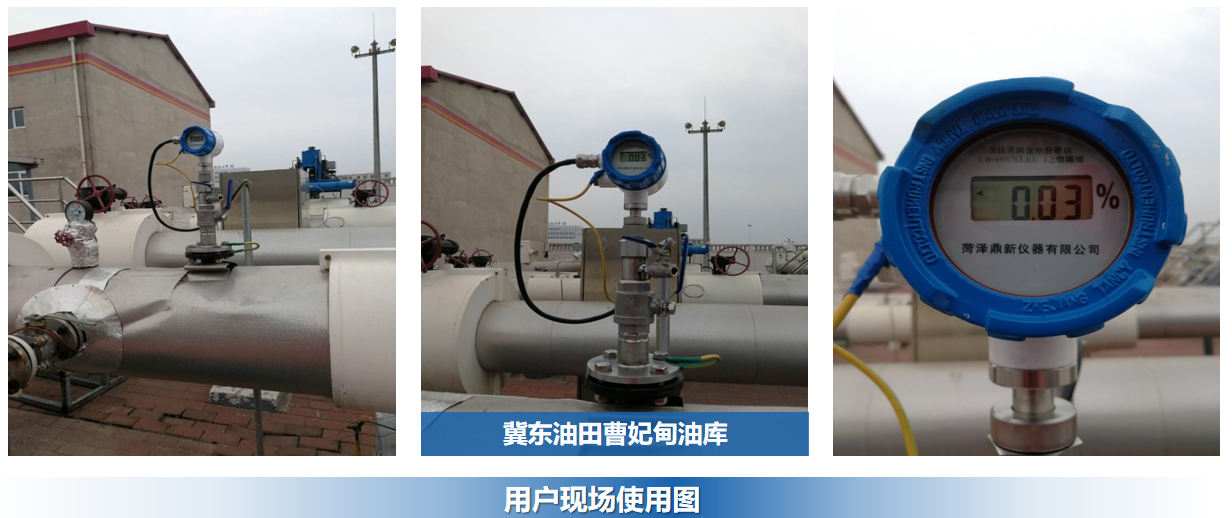

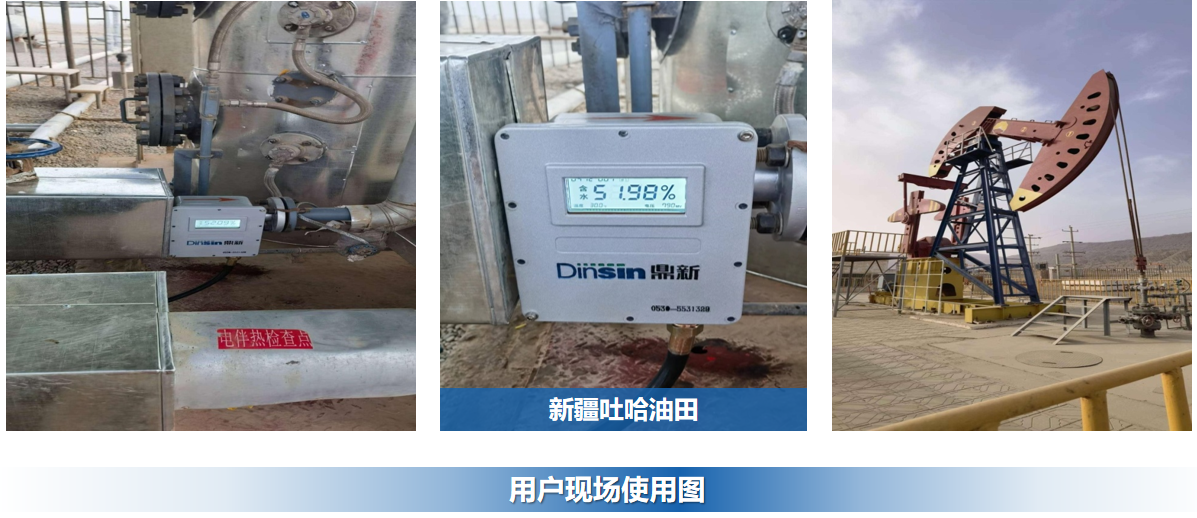

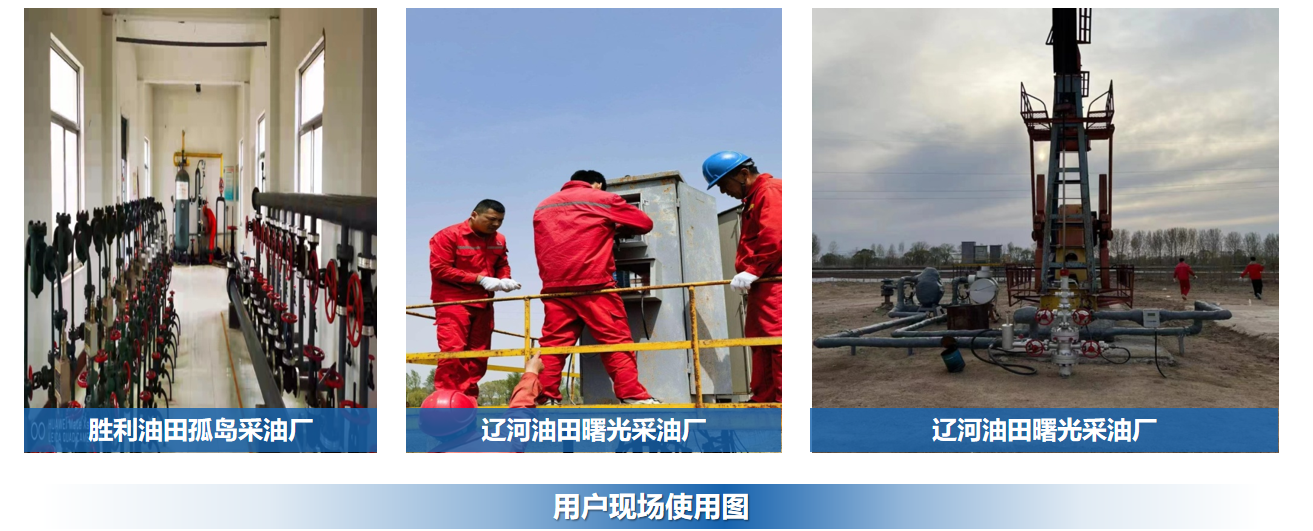

十、現場使用案例
